【拉削技術】拉削力計算

2021-09-13 17:00:45 964

拉削是指利用特制的拉刀逐齒依次從工件上切下很薄的金屬層，使表面達到較高的尺寸精度和較低的粗糙度，是一種高效率的加工方法。

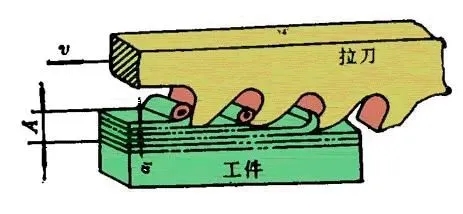

金屬拉削時，刀具切入工件，使被加工材料發生變形成為切屑所需要的力稱為拉削力。

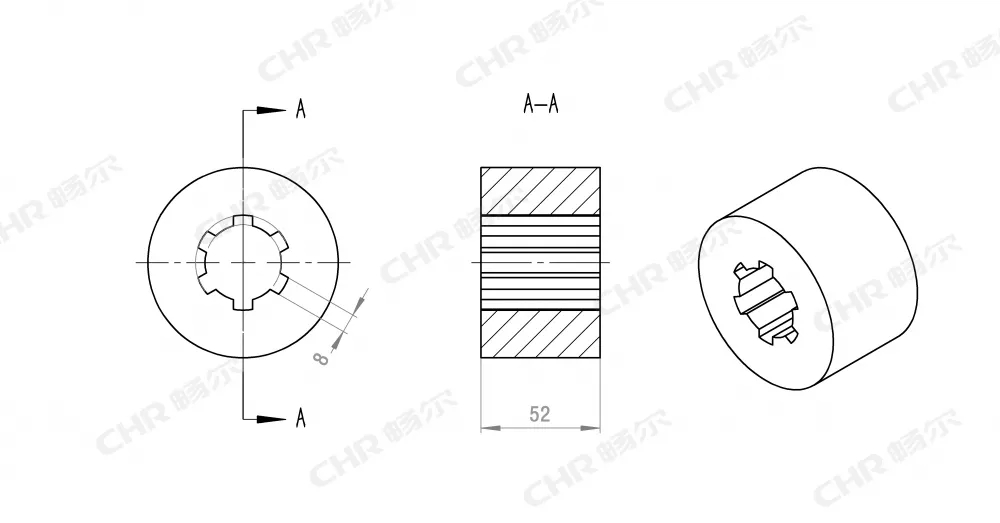

以矩形花鍵為例

拉床,拉刀,自動化,高端拉床,專用機床,內拉床,外拉床,數控機床,自動化生產線,工業機器人

圖1

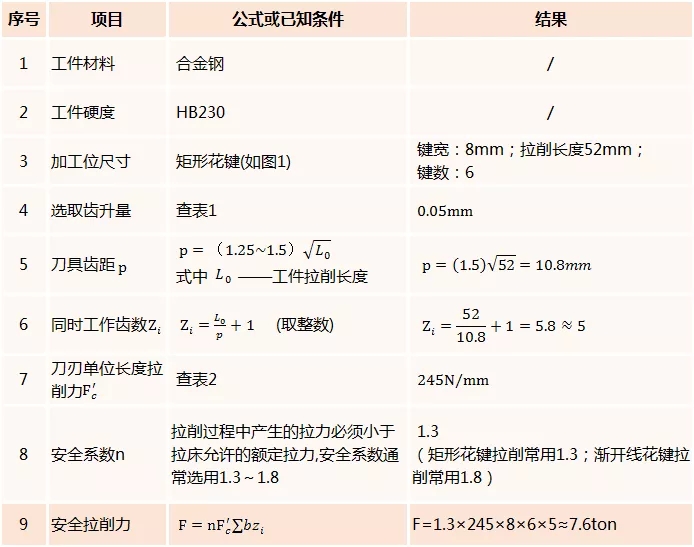

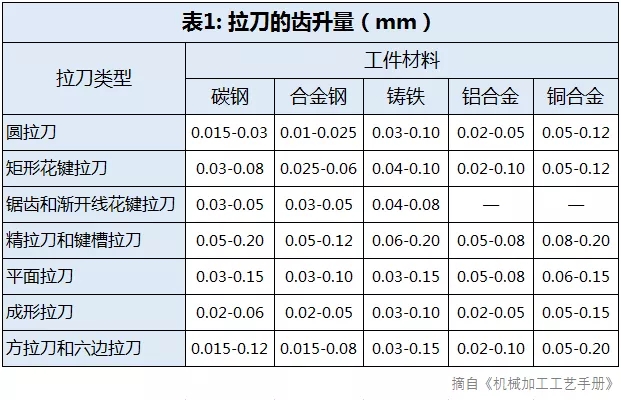

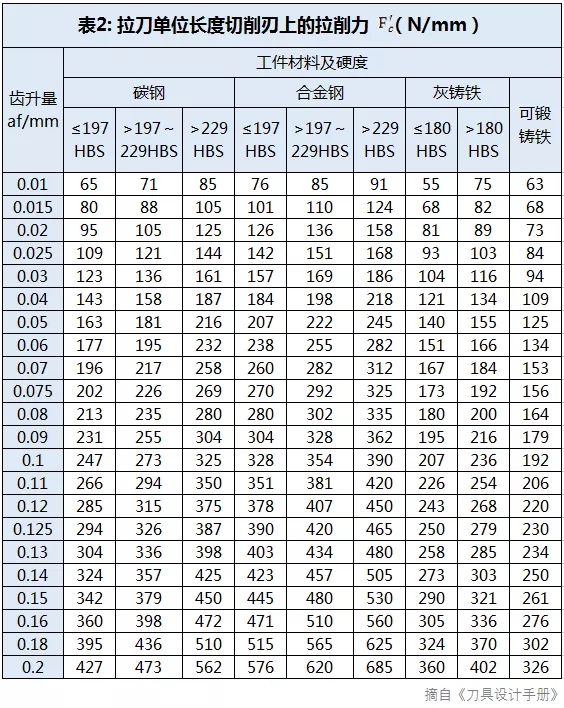

拉力計算方法


 注：  由于拉床屬于重負荷切削，拉削力通過工件作用于工作臺上，其大小直接影響工作臺的變形，當工件的精度要求較高時，實際拉削力應小于機床額定拉力；在拉削過程中，由于刀具的磨損和積削瘤的產生會導致拉削力的增大，建議在選型時工件的計算拉力應小于機床額定拉力的2/3，更利于機床的精度。


在上述案例中，F額=F/(2/3)=11.4ton

因此，建議選用額定拉力為15噸的拉床。





Snipaste_2021-11-05_13-13-21.jpg?微信掃一掃，進行拉力計算。
